通常，一個完整的鉆機固體控制系統由幾個罐組成，每個罐將安裝不同的設備，一些用于泥漿回收，而另一些用于泥漿混合。這個客戶已經從冠能采購多套系統。這次客戶要求只做液氣分離器和泥漿回收罐模塊來替換他們現有的系統的舊設備。泥漿除氣器是鉆井現場的安全設備，用于清除鉆井液中大量的有害氣體，防止井噴，引導危險物遠離工作現場。出于安全考慮，將從該設備排除的有害氣體進行燃燒。

在固控系統中，泥漿處理罐是其中復雜的模塊，因?yàn)槟酀{處理罐被分成幾個具有不同功能的艙室。在儲罐內部焊接吸泥輸送等管道，保證連續作業。該泥漿處理罐包括巖屑振動篩、真空除氣器和泥漿清潔器。3臺GNZS703F-HB型振動篩能夠達到每小時300立方米的泥漿流量。通過控制泥漿分配箱上的閥門，現場泥漿工程師可以根據鉆機的泥漿流量決定使用多少臺振動器。冠能真空除氣器GNZC360B采用水環式真空泵在脫氣器腔內產生高真空，從底部罐內提升泥漿，因此脫氣器不需要額外的給料泵。

除石油工業外， 冠能的固控設備中也廣為人知。欲了解更多信息，請隨時與我們聯系。

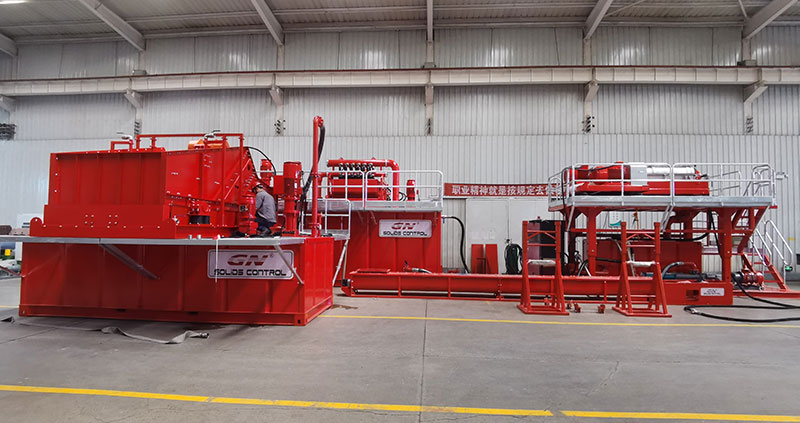

非開挖泥漿回收系統是冠能固控系統中的一個重要成員，憑借著結構緊湊，占地面積小，效率高等優點，被廣泛的應用于城市基礎建設過程的泥漿處理。此系統尤其是在基礎設施發展較快，地下管網建設非常繁忙的地方使用。地下管網建設都是有非開挖公司進行施工，所以他們擁有多部鉆機和凈化系統。通常每個鉆機需要配備一套泥漿回收系統，對應相相關鉆機的處理能力。下面介紹下，我公司的120m3/h的非開挖泥漿回收系統。

標準的非開挖泥漿回收機系統由泥漿回收設備、泥漿攪拌設備和泥漿收集罐組成。與油氣鉆井行業中的泥漿回收裝置不同，非開挖鉆井首先將泥漿排回地面上的泥坑，然后利用垂直安裝的液下渣漿泵將泥漿輸送到泥漿回收系統,大部分鉆機將采用三級凈化系統，振動篩、除砂、除泥，逐步去除巖屑和固體廢物。這是一個標準的配置。如果有較高的分離要求，我們將把離心機加到系統中作為第四級處理設備可將泥漿的固體顆粒直徑控制在5-10微米。

泥漿罐的尺寸通常取決于鉆機的大小和泥漿體積需要存儲。在泥漿罐上，需要攪拌器和泥漿槍攪拌泥漿，使固體懸浮在泥漿中。為配置合適的泥漿還需要射流混漿系統來添加化學物質來保持泥漿的性質。

冠能高配型泥漿回收具有不同的尺寸和設計方案，廣泛應用于油氣鉆井、非開挖鉆井、打樁、TBM等分離工程中。冠能很高興為您提供有關泥漿回收系統的專業產品和配置信息，如有興趣，請隨時與我們聯系。

河北冠能石油機械制造有限公司是專業制造鉆井泥漿固相控制設備的生產商，主要有泥漿固控設備、泥漿不落地處理設備、油泥處理設備等。設備克單獨匹配運行，也可以集成為撬裝模塊化的組合型處理系統。其中鉆井泥漿不落地系統是冠能固控在2012年投入研發，2013年投放市場的專業化油田廢棄物處理設備。目前銷量已經突破100臺/套，得到了廣大業主的充分肯定與好評。

冠能固控泥漿不落地系統介紹：

1、不落地系統組成部分：

鉆屑甩干機GNCD930D，1臺（巖屑甩干），離心機GNLW553C-VFD,1臺（甩干機排出液體凈化），螺桿泵2臺（1臺離心機供液同時供應泥漿槍泥漿，1臺輸送干凈泥漿同時沖洗甩干機和進行離心機二次循環處理供液）、無軸螺旋輸送機5條（3條輸送固控系統外排巖屑，1條給甩干機供料，1條甩干機排渣），攪拌器2臺（1臺1#倉泥漿攪拌，1臺2號倉泥漿攪拌），泥漿槍1臺（甩干機排液倉清罐，螺桿泵供液），泥漿罐1具。巖屑箱2個（1個收集甩干機排出干渣，1臺收集離心機外排干渣）。

2、不落地系統處理流程：

1）鉆機固控系統的振動篩、除泥除砂器、離心機排除的巖屑經由3條一次首尾相連的無軸螺旋輸送機將巖屑收集輸送至甩干機進料的斜螺旋輸送機內。

2）巖屑經斜螺旋送入甩干機內進行固液分離甩干處理，液體排入離心機下2#甩干機排液倉，固體經過出料口螺旋輸送至巖屑箱收集。

3）2#甩干機排液倉內的待處理泥漿經螺桿泵輸送至離心機進液管口進入離心機做進一步泥漿凈化處理。

4）經過離心機處理后的清潔泥漿排入下方1#離心機排液倉左隔倉，干凈泥漿越過隔板進入右隔倉，然后經由螺桿泵外輸。干渣泥餅排入下方巖屑箱內儲存。

3、系統電控布置說明

1）固控系統下方3條接料螺旋集中在一個電控箱控制，設置備用接觸器1套，電控箱至螺旋電纜配齊。

2）甩干機上料螺旋與出渣螺旋在一個電控箱集中控制，設置備用接觸器1套，電控箱至螺旋電纜配齊。

3）甩干機電控箱控制甩干機與離心機供液螺桿泵，設置備用接觸器1套，電控箱至設備電纜配齊。

4）2臺攪拌器分別單獨電控箱控制。電控箱至設備電纜配齊。

離心機電控箱控制離心機與外輸送螺桿泵或二次循環，設置備用接觸器1套，電控箱至設備電纜配齊。

河北冠能石油是一家及設計研發生產制造于一體的石油天然氣用固控系統的廠家，而且我們的設備也應用到了像采礦，煤層氣，城市建筑泥漿固液分離的領域。公司總部設在中國，經過10多年的努力，冠能固控已經從一家中國本土企業發展成為跨國企業?，F(xiàn)在它已經建立了美國和俄羅斯子公司，并將其產品銷售到世界多個國家和地區。產品已通過美國API，歐盟CE，俄羅斯TRCU,等國際組織的認證。

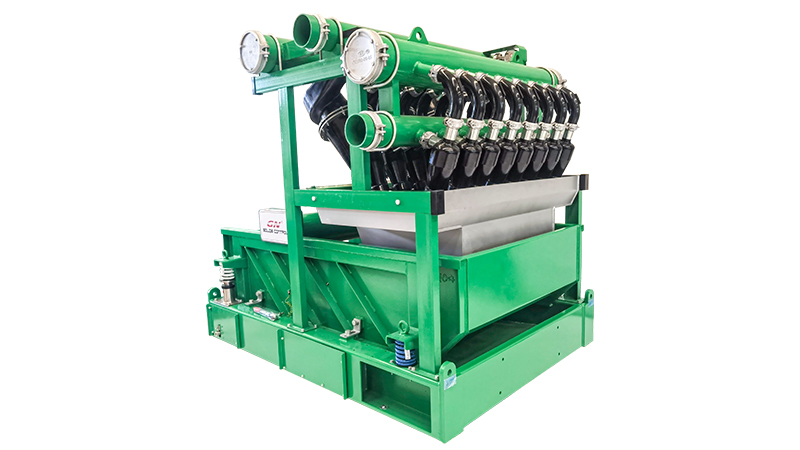

固控系統主要包括第一級振動篩，第二級除砂器、第三級除泥器、第四級離心機等。除砂器、除泥器和泥漿清潔器是系統的重要組成部分。除砂器可以分離的固體顆粒直徑范圍是從50-100微米，除泥器可以分離的固體顆粒直徑范圍是從20-50微米.泥漿清潔器可以分離的固體顆粒直徑范圍是從20-100微米尺寸。泥漿清潔器是由除砂器，除泥器和振動篩的組合體。泥漿清潔器可配備1至3個10英寸的旋流器，同時也可配備8，12或16個4英寸的旋流器，根據油田實際工作情況可以進行組合。底部的振動篩可以選擇3或4塊篩網。該振動篩采用的意大利OLI或者美國的MT電機。所有的振動篩振動模式是直線運動，這也是國際上大多數廠家采用的模式?？刹鹦妒叫髌骱瓦M(jìn)出漿管之間的鏈接采用的快速接頭設計，這樣在更換除砂器、除泥器的時候會很方便快捷。

如果你有更多的問題需要詳細了解請聯系我們，我們會竭誠為您服務。

振動篩在石油鉆井行業的應用隨著鉆井技術的發展，以及環境保護和節約成本的理念推廣，冠能振動篩已經在石油鉆井行業得到了廣泛的應用和推廣。冠能本著服務全球，質量第一的理念，現在冠能振動篩已經在全球多個國家進行了應用，并得到了客戶的高度認可。行業也非常的廣泛包括石油天然氣鉆井行業，煤層氣鉆井，HDD非開挖行業，打樁盾構連續墻行業，和地?zé)崮芎偷責峋袠I(yè)。其中最大的客戶有貝克休斯，哈里伯頓，埃及泥服等一線國際大公司。

鉆井液俗稱為泥漿，有多個不同的功能，在油氣鉆井過程中可以控制地下壓力和巖屑清除，同時減少了鉆頭和井眼之間的摩擦。鉆機工作時，隨著鉆屑的不斷增多會導致泥漿的密度、粘度和特殊重力會發生變化，不能滿足鉆井的要求，嚴重的可導致井涌或井噴可能發生。鉆井液在鉆井液中由于巖屑直徑的大小不同，通常需要采用多階段來分離。振動篩和除砂器，除泥器，臥螺離心機等設備進行分級處理，來保證鉆井液的泥漿特性及時的恢復。通常情況下，振動篩作為第一級鉆井液凈化設備，主要用于篩出大尺寸的巖屑，其工作原理如下，泥漿通過管匯溢流到振動篩上面，篩網是用金屬絲編織而成的，有不同的孔徑可選。泥漿流到篩網上面又在激振電機的帶動下不斷地實現高頻振動，這時候泥漿和小顆粒會透過篩網漏到下面的儲漿罐內等待下一級處理，大的固體顆粒便會排到振動篩外面的泥漿坑里面，這樣就實現了巖屑定量的篩選。
