鉆井廢漿處理模塊
冠能模塊化廢漿處理系統是將不同功能的設備制作成獨立的小模塊，包括鉆屑輸送裝置、干燥篩裝置、泥漿中轉裝置、甩干機支架模塊、撬裝離心機模塊和標準巖屑盒。

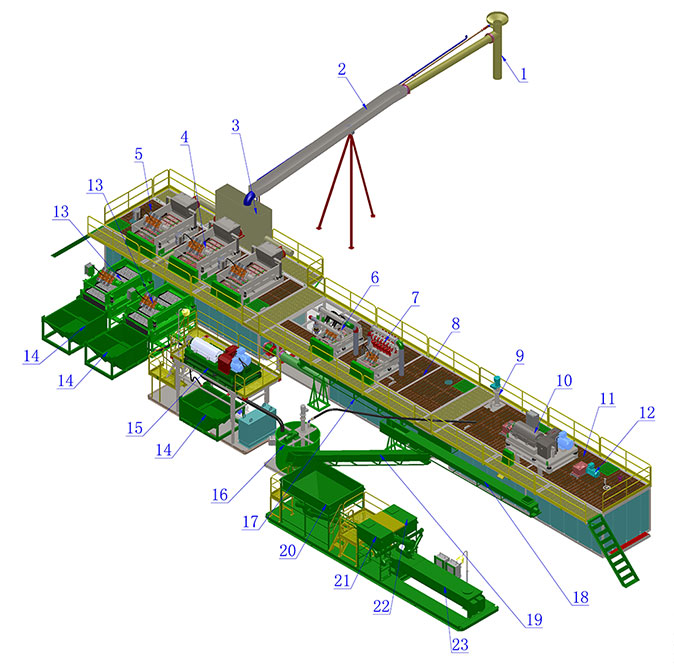

方案一 甩干機方案布局(點擊查看大圖)
方案二 干燥篩方案布局(點擊查看大圖)
模塊化廢漿處理系統的優勢
1) 選擇靈活：基于不同的工況及需求，操作者可以僅僅選擇需要的模塊運輸至鉆井現場。并且由于每個獨立的模塊占地很小，所以在現場可以靈活地對整個系統進行布局。
2) 運輸方便：大部分鉆井現場都在比較偏遠的地方，因此比較大型的設備運輸起來很困難，而廢漿處理模塊很好地解決了這個問題，可以輕易地選擇小卡車或者大卡車進行運輸。
3) 安裝便捷：所有的廢漿處理模塊本身都是可以獨立運行的，在現場操作者僅僅需要將所有設備的管線連接起來并且插上電源整套系統就可以正常運行了。
4) 價格優惠交期短：雖然不同的現場不同的工況所選擇的設備和布局是不同的，但是由于采用了模塊化的設計，每個模塊都是標準的。這就使得我們可以針對每個模塊進行批量生產并進行庫存，因此冠能能為顧客提供更優惠的價格和更短的交貨期。

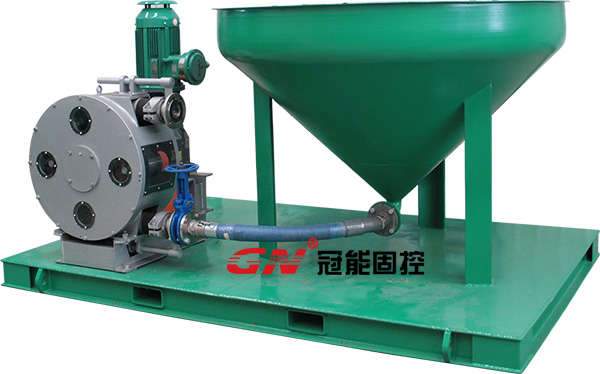

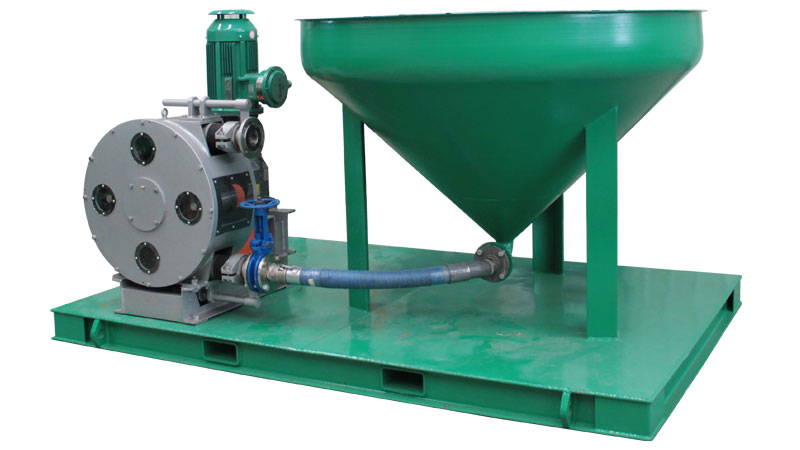

一、鉆屑輸送裝置
鉆屑輸送裝置由錐形鉆屑接收漏斗和鉆屑輸送泵以及控制裝置構成，能夠接收固控設備用螺旋輸送機輸送過來的鉆屑和鉆井廢棄物。鉆屑輸送泵由電機驅動，通過真空作用吸取鉆屑，輸送給鉆屑干燥篩或者鉆屑甩干機處理。鉆屑輸送泵具備較強的自吸能力，專門用于輸送高粘度高固含量耐磨耐酸耐腐介質，且無密封結構輸出壓力高。
該模塊針對不同輸送量有以下型號:- GNHP15A-075M 處理量：15m3/h
- GNHP20A-075M 處理量：20m3/h
- GNHP25A-110M 處理量：25m3/h

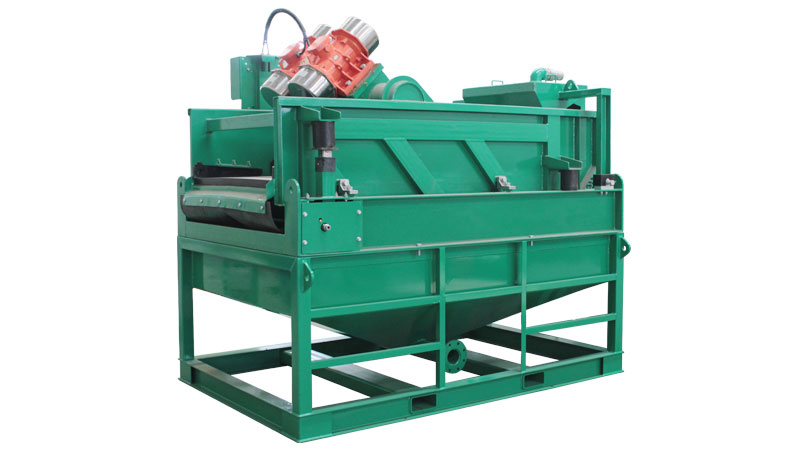

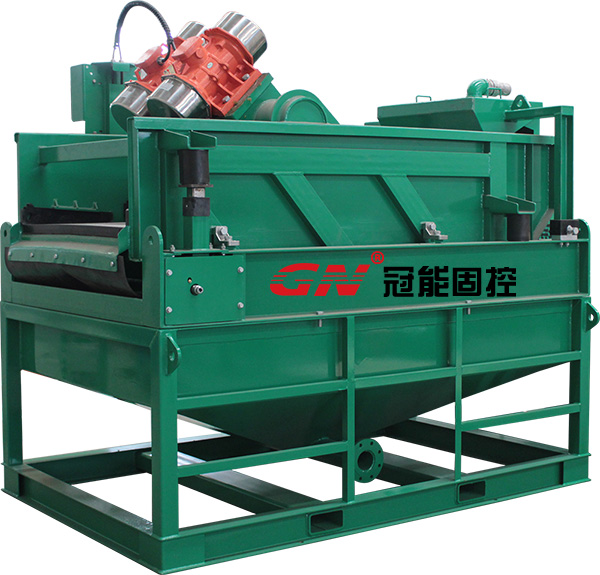

二、干燥篩裝置：GNZS594HGE-LDM
干燥篩裝置由冠能鉆屑干燥篩和泥漿接收罐組成，能夠處理固控設備排出的鉆井廢棄鉆屑，排出較干燥的鉆井巖屑用于進一步后處理。位于鉆屑干燥篩底部的收集罐為錐形設計，便于清洗不易積砂，能夠接收經過干燥篩處理后的泥漿，并且在罐體的底部有出漿口可以連接到離心機供漿泵。冠能干燥篩進漿漏斗可以滿足螺旋輸送機進漿和鉆屑輸送泵管式進漿。

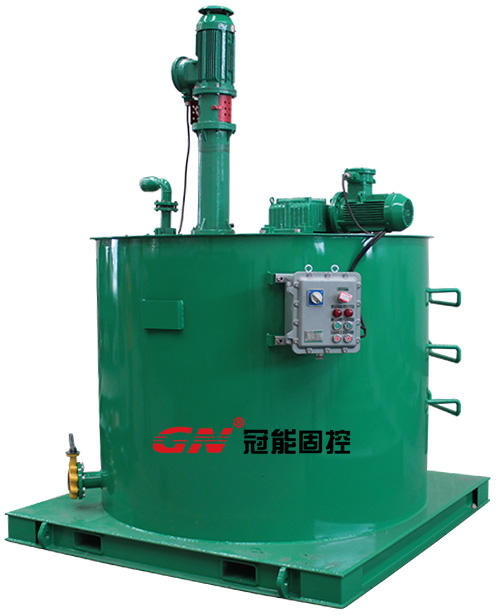

三、泥漿中轉裝置：GNZZ30A-04
冠能泥漿中轉裝置由圓桶式中轉罐，液下渣漿泵，攪拌器，和電控系統構成。能夠用于接收鉆井泥漿作為中轉儲備，輸送到處理設備中去。通常用于接收鉆屑甩干機排出的液相物料，輸送到離心機中進行處理。也可以用作其他用途的泥漿中轉輸送用途。配備的攪拌器能夠有效防止泥漿的沉積。

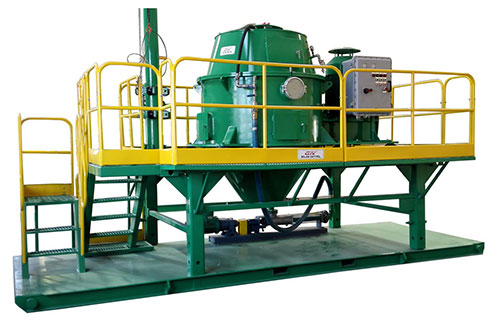

四、甩干機支架：GNCD930D-ZJ
冠能甩干機支架模塊，用于放置冠能鉆屑甩干機作為工作平臺。平臺運輸時候降低到最低，總高度可以滿足不拆卸甩干機的情況下公路運輸不超高。工作平臺升高后，可以滿足鉆屑甩干機的排渣和排液要求。此平臺依據客戶需求可以選配懸臂吊，沖洗泵，和變頻控制柜。懸臂吊安裝于工作平臺上，運輸時候可以放倒。防爆控制柜和沖洗泵可以放置于平臺底部的翹座上，或者翹座旁邊。

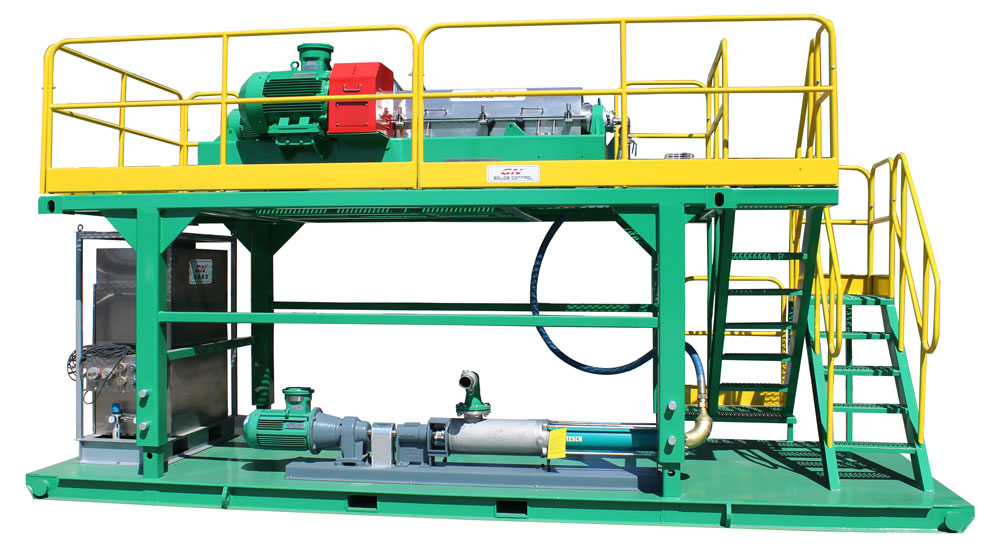

五、離心機支架：GNLW363C-ZJ
冠能離心機支架模塊，用于放置冠能離心機作為工作平臺。平臺運輸時候降低到最低，總高度可以滿足不拆卸離心機的情況下公路運輸不超高。工作平臺升高后，可以滿足離心機的排渣和排液要求。此平臺依據客戶需求可以選配供漿泵，和變頻控制柜。防爆控制柜和供漿泵可以放置于平臺底部的翹座上，或者翹座旁邊。

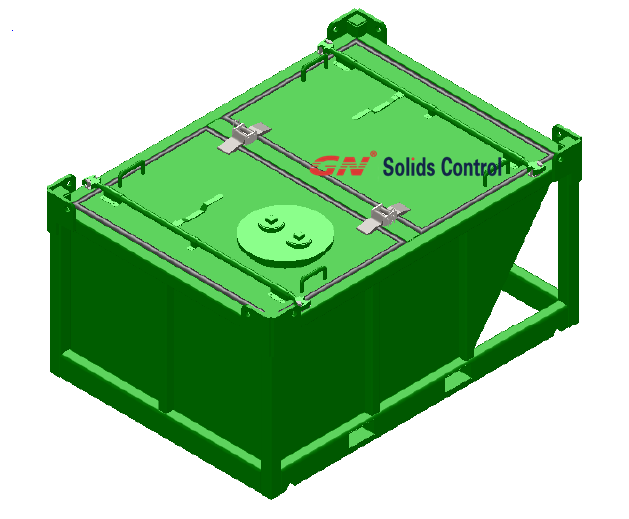

六、標準巖屑盒：GNYXH-030
冠能標準巖屑盒用于存儲和轉運鉆井廢棄物，方便快捷的開關蓋設計，獨特安全的密封功能能夠便于轉卸鉆井廢棄物，同時能夠防止運輸過程中廢棄物的泄漏。符合油田廢棄物處理的HSE使用要求。

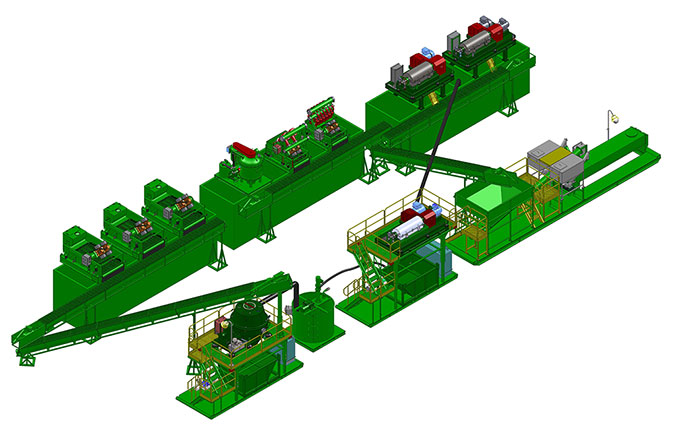

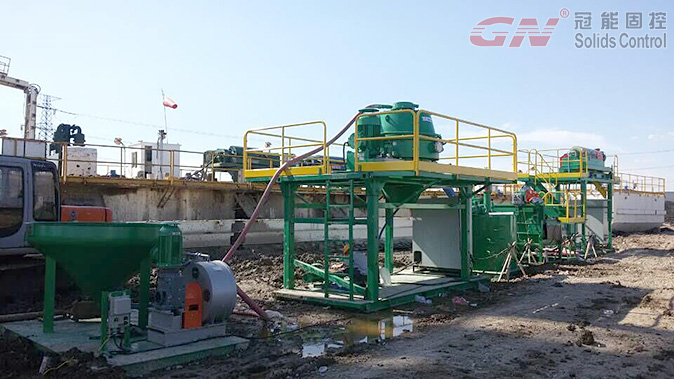

模塊化廢漿處理系統現場布局
